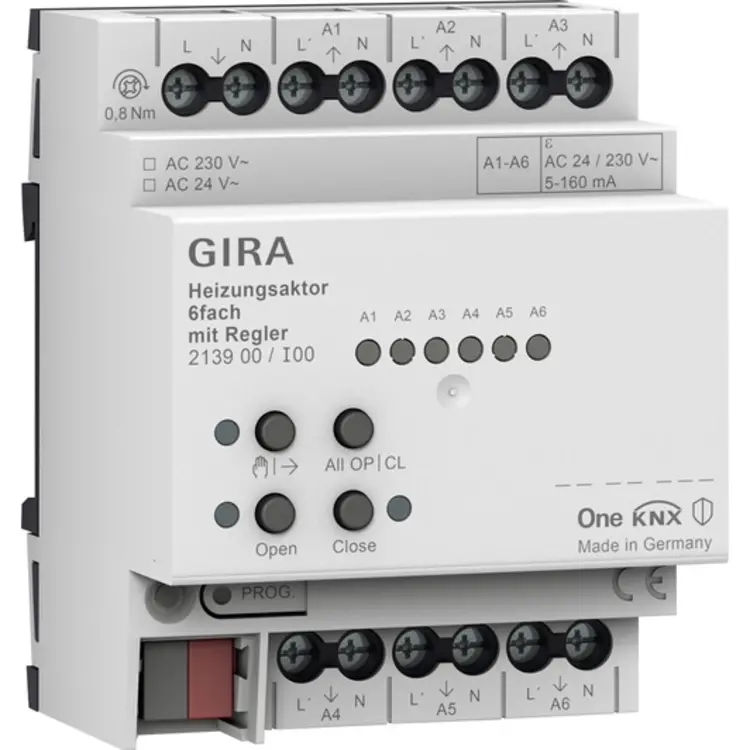

Gira verwarmingsactor 6-voudig met regelaar voor Gira One en KNX systeem (213900)

[doc title="Gira 213900 Datablad" url="https://katalog.gira.de/nl_NL/download.html?artikelnr=213900"]

Functie in het Gira One systeem

- Individuele regeling per ruimte mogelijk door vaste regelaar en klepuitgangscombinatie.
- Actuator voor het schakelen van thermische regelaandrijvingen in verwarmings- en koelsystemen.
- De uitgangen zijn beveiligd tegen kortsluiting en overbelasting.
- Regelaandrijvingen met nominale spanning 24 V of 230 V aanstuurbaar.
- Handbediening van de uitgangen.
- Warmtevraagmelding bijvoorbeeld bij een warmtepomp in combinatie met schakelactuator 1-voudig 16 A met binaire ingang 3-voudig
(bestelnr. 5061 00) of schakelactuator 2-voudig / jaloezieactuator 1-voudig 16 A met binaire ingang 3-voudig (bestelnr. 5062 00)
- Programmering en inbedrijfstelling met de Gira Project Assistant (GPA) vanaf versie 5,0.
- Versleutelde gegevensoverdracht tussen de Gira One apparaten.

Ventieluitgangen

- 6 van elkaar onafhankelijke elektronische klepuitgangen.
- Klepaansturing parametriseerbaar per uitgang met karakteristiek stroomloos geopend of stroomloos gesloten .
- Bescherming tegen vastzittende kleppen door intelligente klepspoeling met een duur van 5 minuten en een cyclus van 1 week.
- Boost-functie voor snel verwarmen van radiatoren – verbruikers (elektrisch of met water).

Ruimtetemperatuurregelaar

- 6 onafhankelijke regelaars voor verwarming en koeling, geoptimaliseerd voor het respectieve verwarmings- en koelsysteem:
vloerverwarming (elektrisch of met water), radiatoren (elektrisch of met water), vloerkoeling
- Type verwarmingsregeling instelbaar. Permanente Pi-regeling of schakelende 2-puntsregeling.
- Bedrijfsstanden: comfort, stand-by, nachtstand en vorst-/oververhittingsbeveiliging.
- Automatische melding vereiste verwarming/koeling: Hier evalueert de actuator continu de regelwaarden van de toegewezen uitgangen en
informeert het Gira One systeem wanneer er een verwarmings-/koelingsvraag is bij een uitgang of in een verwarmings-/koelingscircuit. De
aangesloten schakelactuator sluit of opent zijn relais afhankelijk van de verwarmings-/koelingsvraagmelding. Dit maakt een energieefficiënte
regeling mogelijk van brander- en ketelregelingen die over geschikte regelingangen beschikken (bijv. vraaggestuurde schakeling
tussen reductie- en comfortinstelwaarde in een centrale hoogrendementsketel of warmtepompen).
- Specificatie van de grenswaarde voor de vloertemperatuur.

Functie in het Gira KNX systeem

- Verwarmingsactuator met geïntegreerde ruimtetemperatuurregelaar voor het aansturen van thermische regelaandrijvingen voor
verwarmings- en koelsystemen.

Ventieluitgangen

- 6 van elkaar onafhankelijke elektronische klepuitgangen.
- Klepuitgang 1 kan als voorbeeld voor andere klepuitgangen worden gebruikt.
- Melding van het grootste regelsignaal van de actuator instelbaar.
- Regelaandrijvingen met nominale spanning 24 V of 230 V aanstuurbaar.
- Klepaansturing (spanningsloos geopend/gesloten) per uitgang parametriseerbaar.
- Regelsignaalingang: schakelend - 1 bit en continu - 1 byte .
- Klepaansturing: schakelend - 1 bit , continu - 1 byte PBM of continu - 1 byte regelsignaal-grenswaarde .
- Statusretourmelding configureerbaar.
- Uitvalmelding van de bedrijfsspanning van de klep configureerbaar.
- Overbelastings- en kortsluitmelding apart instelbaar voor elke klepuitgang.
- Warmtevraag- en pompbesturing. Bescherming tegen vastlopen voorkomt dat de pomp vastloopt.
- Zomer- of winterbedrijf via object te selecteren.
- Elke klepuitlaat kan in een gedwongen stand worden vergrendeld. Voor zomer- en winterbedrijf kunnen verschillende regelwaarden worden
geparametriseerd.
- Cyclische bewaking van het regelsignaal van elke uitgang.
- Automatische klepspoeling.
- Bedrijfsurenteller per uitgang configureerbaar.
- Servicebedrijf voor onderhoud of installatie van klepaandrijvingen.
- Handbediening van de uitgangen onafhankelijk van de KNX.
- Reactie bij uitval en herstel van de busspanning en na een ETS-programmeerprocedure voor elke klepuitgang instelbaar.
- Verschillende actief zendende statusmeldingen kunnen globaal worden vertraagd na herstel van de busspanning of na een ETSprogrammering.

Ruimtetemperatuurregelaar

- 12 onafhankelijke ruimtetemperatuurregelaars.
- Ruimtetemperatuurregelaar 1 kan als voorbeeld voor andere ruimtetemperatuurregelaars worden gebruikt.
- Bedrijfsstanden: Komfort, stand-by, nacht en vorst-/hittebescherming.
- Aan elke bedrijfsmodus kunnen eigen instelwaarden voor de temperatuur worden toegewezen.
- Instelling gewenste temperatuur: relatief (afgeleid van basisinstelwaarde) of absoluut (onafhankelijke insteltemperaturen voor elke
bedrijfsmodus).
- Automatisch zenden en cyclustijd voor regelsignaaluitgifte parametreerbaar.
- Aanwezigheidsdetectie door aanwezigheidstoets of aanwezigheidsmelder.
- Omschakeling van de bedrijfsmodi volgens KNX specificatie.
- Vorst-/hittebeschermingsomschakeling door vensterstatus of temperatuurvalherkenning.
- Bedrijfsmodi: Verwarmen , Koelen , Verwarmen en koelen elk met of zonder extra stand.
- Per verwarmings- of koelstand kunnen verschillende regeltypen worden geconfigureerd: PI-regeling (continue of schakelende PWM) of 2-
puntsregeling (schakelend).
- Verschillende soorten verwarming en koeling instelbaar.
- Regelparameters voor PI-regelaars (proportioneel bereik, nasteltijd) en 2-punts regelaar (hysterese) instelbaar.
- Automatisch of object-gebaseerd omschakelen tussen Verwarmen en Koelen .
- Blokkeren van de regelsignaaluitgangen via objecten mogelijk.
- Ruimtetemperatuurmeting via maximaal twee externe KNX temperatuurvoelers. Meetwaardevorming van de externe voelers instelbaar of
cyclische bewaking.
- De werkelijke en ingestelde temperaturen kunnen na een parametreerbare afwijking op de bus (ook cyclisch) worden uitgegeven.
- Gescheiden of gemeenschappelijke regelsignaaluitgifte tijdens verwarming en koeling (4-buizen- of 2-buizensysteem).
