Gira schakelaar

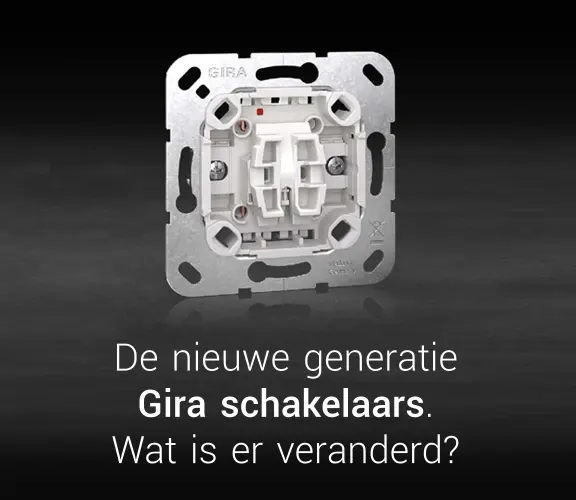

Nieuwe Gira schakelaars: beter maken wat al goed was

Gira's schakelaars zijn helemaal opnieuw ontwikkeld. Met de kennis van 100 jaar schakelaars maken in het hoofd en de ervaring van decennia aan ontwikkelingen onder de pet, is de techniek van de Gira schakelaar volledig op de schop genomen. Er zijn tientallen aanpassingen gedaan op basis van voortschrijdend inzicht door de jaren heen. De grootste aanpassing is echter dat er veel minder verschillende schakelaars zijn die met veel meer functies gecombineerd kunnen worden.

De schakelaars van vóór augustus 2024 zullen worden uitgefaseerd. Ze zijn verkrijgbaar zolang de voorraad strekt. Deze oude variant is alleen interessant als u oude schakelaars van Gira in huis heeft en de schakelwip graag behoudt, of wanneer u graag wilt dat alle schakelwippen in dezelfde stand staan. In alle andere gevallen kiest u gewoon de nieuwe schakelaar-serie.

Belangrijk om te weten: oude schakelwippen (type begint met 0) passen niet op nieuwe schakelaars (type begint met 3). Nieuwe schakelwippen (type begint met 3) passen niet op oude schakelaars (type begint met 0). Gebruik dus oud met oud en nieuw met nieuw; combineren is niet mogelijk: de bevestiging tussen schakelaar en schakelwip is anders.

De opbouw van schakelaars is niet veranderd. U bestelt nog steeds een schakelaar-basiselement, een schakelwip én een afdekraam. Samen vormen ze een complete schakelaar:

Wat is er verbeterd bij de nieuwe generatie Gira schakelaars?

Nog steeds worden Gira basiselementen in Duitsland gemaakt volgens de allerhoogste kwaliteitsstandaard. Dat geldt ook voor de nieuwe schakelaars. Ze presteren zelfs ver boven de VDE-normen. Dat is fijn om te weten, maar wat is er nou precies aan veranderd dat ze zoveel beter maakt?

• Zwevende schakelwip zorgt voor automatische en precieze positionering van de wip in het afdekraam.
• Markeringen voor gecentreerde uitlijning bij meerdere inbouwbasiselementen.
• Grote sleutelgatprofielen in gepatenteerde tegengestelde positionering, zodat het basiselement ook bij onnauwkeurig gemonteerde inbouwdozen eenvoudig uit te lijnen is.
• Spanningstest mogelijk vanaf de voorkant.
• Compensatiehulp bij meervoudige installatie.
• Kenmerking van de sokkel met goed leesbaar gelaserde opschriften met hoog contrast.
• Een uniforme striplengte (11 mm) voor schakelaars en wandcontactdozen zorgt voor een snellere en efficiëntere montage.
• Kabelinvoer aan de achterzijde.
• Gebruik van stevig en flexibel kabelmateriaal mogelijk.
• Installatievriendelijk, geringe inbouwdiepte van de sokkel (slechts 32 mm met spreidklauwen of 23 mm zonder).
• Goed toegankelijke ontgrendelhendel.
• Breukvaste sokkel van sterk thermoplast.

En voor België heel belangrijk

Waar het in Nederland gebruikelijk is om de sokkels te monteren met de schroeven van de inbouwdoos, gebeurt dat in België doorgaans met zogenaamde spreidklauwen. De nieuwe schakelaar-sokkels van Gira zijn beschikbaar in uitvoeringen met en zonder deze bevestigingsklauwen. Let daar dus op bij het bestellen.

• Nieuwe, verzonken spreidklauwen die met 71,3 mm verder spreiden dan ooit.
• Eenvoudigere klauwbevestiging door robuuste schroefkoppen PZ1 / sleufkop / PH.
• Snelle bevestiging (3,5 slagen per bevestigingsklauw).
• Vereenvoudigde installatie in de inbouwdoos door verzonken spreidklauwen.

Nieuw verlichtingselement

Ook dit is veranderd. Het verlichtingselement is universeler geworden: hetzelfde element voor controleverlichting en continueverlichting. Beter dan het was.

• Door 180°-draaiing van het verlichtingselement kan, afhankelijk van de schakelaar, worden gewisseld tussen controleverlichting en continuverlichting.
• Standaard LED-verlichtingselementen.
• Van voren inzetbare LED-verlichtingselementen.

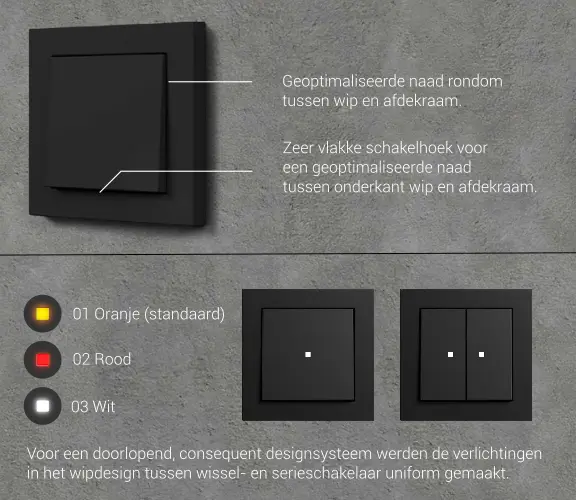

Ook visueel is de Gira schakelaar vernieuwd

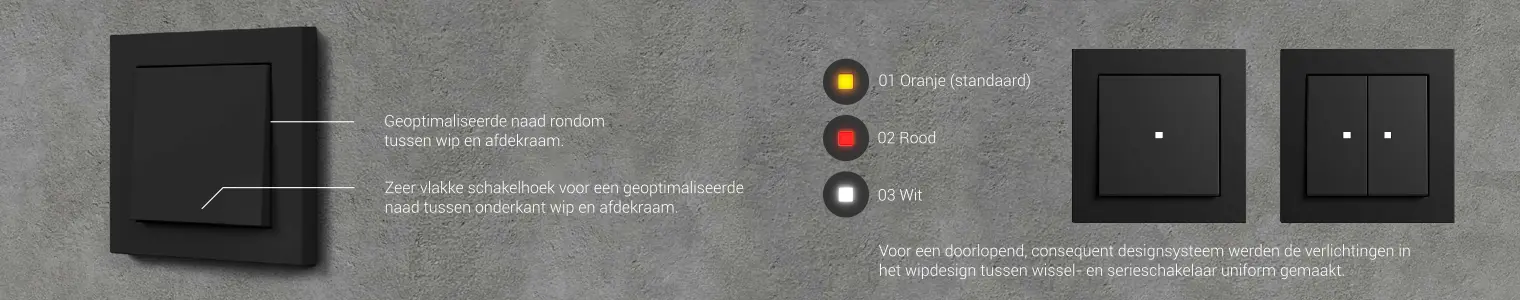

Gira zou Gira niet zijn als er niet meteen een cosmetische ingreep werd gedaan wanneer er toch een grote make-over wordt uitgevoerd. De nieuwe Gira schakelaars overtuigen met een hoogwaardig uiterlijk. Dat hadden ze natuurlijk al, maar toch zagen ze bij Gira kans om hierin nog iets te verbeteren. Nog net een stapje hoger in kwaliteit. De nauwkeurige montage van de schakelwip is daarbij van grote waarde.

• Gelijkmatige naad rondom tussen wip en afdekraam.
• Aangenaam schakelgevoel door vlakkere schakelhoek voor een verbeterde kwaliteitsindruk.
• Zwevende lagering van de wiphouder centreert de wip automatisch optimaal in het afdekraam.
• Voor een doorlopend, consequent designsysteem werden de verlichtingen in het wipdesign tussen wissel- en serieschakelaar uniform gemaakt.

Let op de artikelnummers

De oude typenummers die beginnen met een 0 komen te vervallen. Vanaf augustus 2024 beginnen de artikelnummers van de afzonderlijke basiselementen met een 3. Drukvlakschakelaars als complete apparaten komen te vervallen. Ze worden vervangen door de nieuwe drukvlakschakelaar-basiselementen (tastschakelaars), waarop de nieuwe uniforme schakelwippen worden geplaatst.

De nieuwe generatie Gira schakelaars twee punt nul wordt nu gebruikt voor bijna alle schakelfuncties van Gira basiselementen.

Maar hoe sluit men nu zo’n Gira schakelaar aan

Allereerst zorgt u ervoor dat er geen spanning staat op de stroomkring waarmee u aan de slag gaat. Dat doet u in de meterkast. Zet de hoofdschakelaar uit of schakel de groep uit als u weet in welke groep u werkt. Controleer vervolgens bij de schakelaar die u wilt aansluiten of vervangen, of deze inderdaad spanningsvrij is. Lukt dat niet of weet u niet hoe dat moet, vraag dan hulp aan een elektricien.

De schakelaars worden gemonteerd in een zogenaamde inbouwdoos. U stript elf millimeter van het schakeldraad en steekt de ontblote uiteinden in de terminals aan de achterzijde. Dat doet u door de ontgrendelhendel van de kabelinvoer helemaal in te drukken en het kabeleinde erin te steken. Als u de grendel loslaat, is de kabel stevig verbonden. Nu plaatst u de schakelaar-sokkel in de inbouwdoos en zet u deze vast met de schroeven van de inbouwdoos of door de schroeven van de spreidklauwen met de klok mee te draaien tot de schakelaar stevig verankerd is. Nu rest u slechts het afdekraam op de schakelaar te leggen en de schakelwip (met bevestigingsraam) op de schakelaar te klikken. Klaar!

Zorg ervoor dat alle benodigde materialen en gereedschappen klaar liggen voordat u begint, en dat die van goede kwaliteit zijn. De schakelaars bestelt u bij Girastore. Over die kwaliteit bestaat geen twijfel. Welke schakelaars u bestelt, wordt bepaald door de schakeling die u wilt maken. Dat kan een simpele lamp-aan-lamp-uit schakeling zijn, maar ook een iets ingewikkeldere oplossing zoals één lamp schakelen vanaf vier punten. We geven hieronder de aansluitschema’s van enkele veel voorkomende schakelingen in huis.

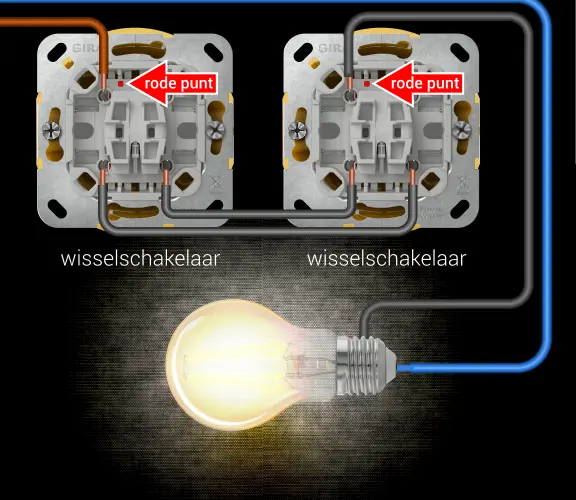

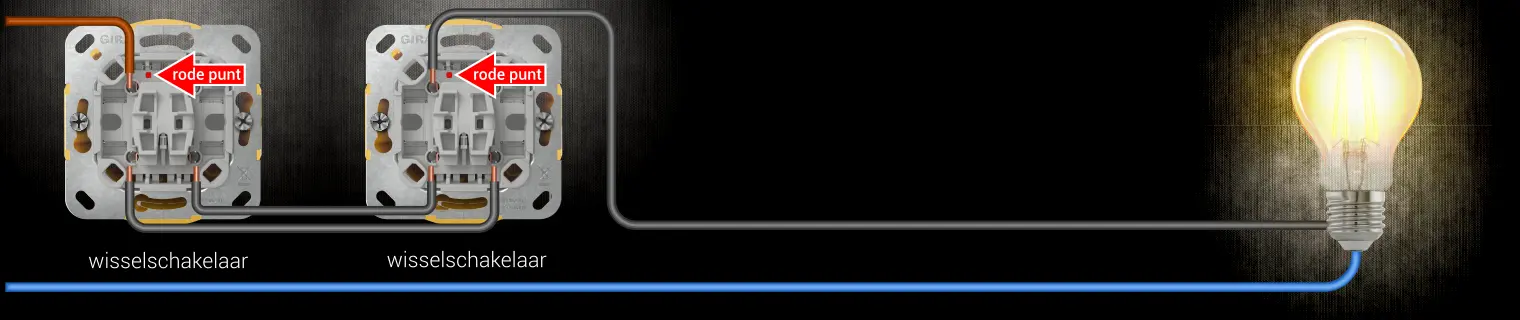

De wisselschakeling of hotelschakeling

Deze oplossing komt eigenlijk in elke woning voor en is bekend als wissel- of hotelschakeling. Het idee is dat u zowel onderaan als bovenaan de trap het licht aan of uit kunt doen. Dit is ook een heel dankbare schakeling, want deze voorkomt veel ongelukken in de nacht omdat men in principe nooit in het donker naar boven of naar beneden hoeft. Een andere toepassing is in de slaapkamer. Wanneer u het licht aan wilt doen als u de slaapkamer binnenkomt en het licht uit wilt doen als u er lekker inligt, kunt u deze schakeling ook inzetten. Ook een heel dankbare aanwending van de wisselschakeling, vinden wij. Dit is een betrekkelijk eenvoudige schakeling en goed zelf te maken met twee wisselschakelaars. Let op de rode punt op de schakelaars. Sluit deze correct aan. De terminal daarnaast heeft geen functie.

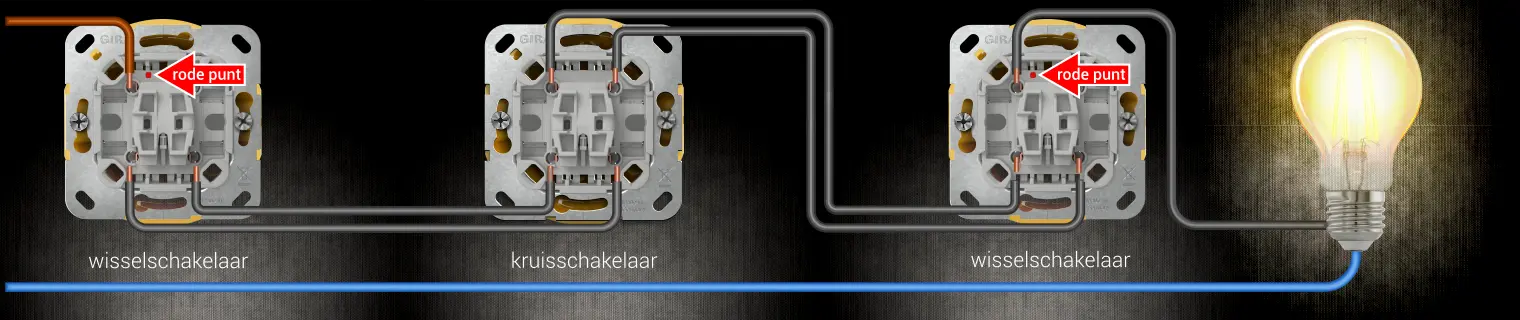

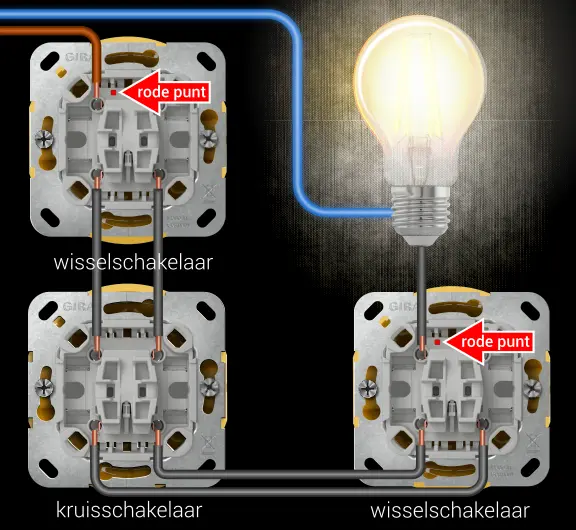

De kruisschakeling

Wanneer u het licht vanaf drie of meer plekken wilt schakelen, maakt u een zogenaamde kruisschakeling. Stel u voor dat u in dezelfde slaapkamer van net, niet alleen bij de deur en het bed wilt kunnen schakelen, maar ook aan beide kanten van het bed een schakelaar wilt én bij de deur. Een andere toepassing is bij de trap, als u ook een trap naar zolder hebt. Boven- en onderaan een schakelaar en op de overloop ertussenin een derde. Hiervoor is de kruisschakeling en hiervoor bestelt u, naast twee wisselschakelaars, ook een kruisschakelaar. Let ook hier op de rode punt op de wisselschakelaars. De terminal daarnaast is niet aangesloten.

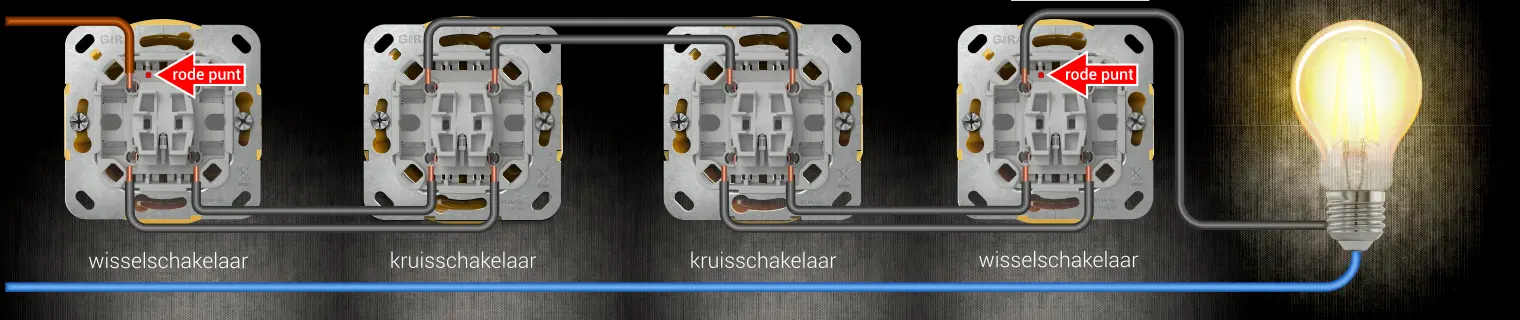

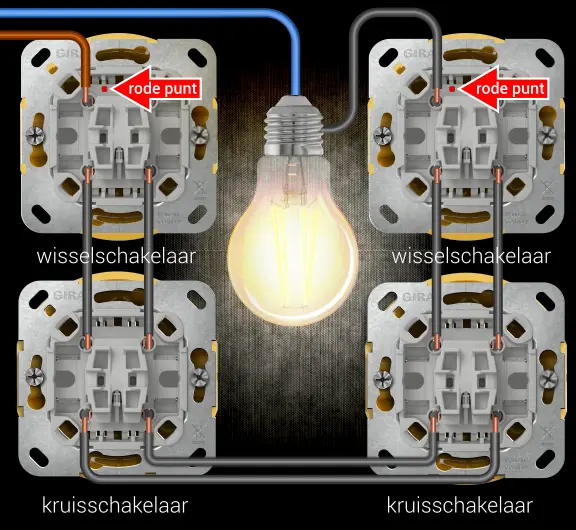

Dan nog een voorbeeld. Stel u voor dat u nog eens diezelfde slaapkamer hebt, maar nu met een extra deur naar de eigen badkamer. Nu zijn er twee deuren, en twee kanten van het bed die voorzien moeten worden van een schakelaar. Ook dat kan. Dat is een kruisschakeling met twee kruisschakelaars. Hiervoor bestelt u weer twee wisselschakelaars en ook twee kruisschakelaars. Let opnieuw op de rode punten op de wisselschakelaars.

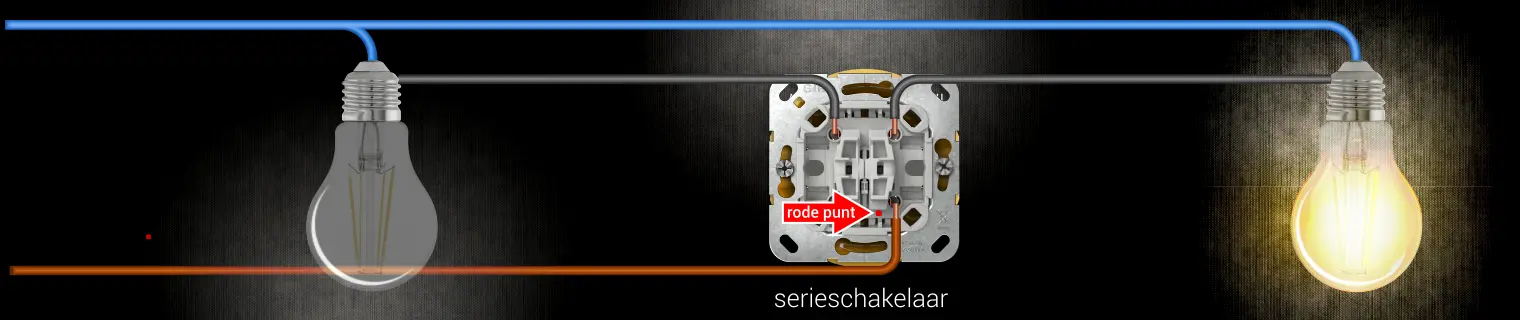

De serieschakeling

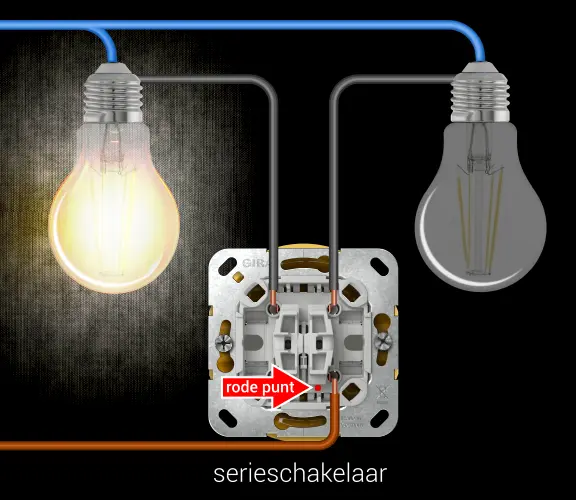

We hebben het steeds gehad over het schakelen van één lamp met meerdere schakelaars. Dat kan ook andersom: meerdere lampen schakelen met één schakelaar. Dit heet een serieschakeling, en hiervoor bestelt u een serieschakelaar. In essentie zijn dit twee galvanisch van elkaar gescheiden, enkelpolige schakelaars in één behuizing. U gaat dan ook twee gescheiden stroomkringen schakelen. Let wel op dat u binnen dezelfde groep van de meterkast blijft werken, anders kunnen er gevaarlijke situaties ontstaan. Ook de serieschakelaar heeft een rode punt, maar op een andere plek dan de wisselschakelaars. Het aansluitpunt ernaast is leeg.

Schakelaars voor de natte ruimte

Wanneer u een schakelaar wilt installeren voor iets dat zich buiten of in een natte omgeving bevindt, is het schakelen van alleen de fasedraad minder veilig. Het is veiliger om zowel de fase (bruin) als de nul (blauw) uit te schakelen. Speciaal hiervoor heeft Gira de 2-polige schakelaar in het assortiment. Voor buitenlampen, badkamerverlichting of een lamp in de schuur gebruikt u deze. Aanvullend kunt u een afdichtingsset kopen om van de standaard IP20 schakelaar een spatwaterdichte IP44 schakelaar te maken.
